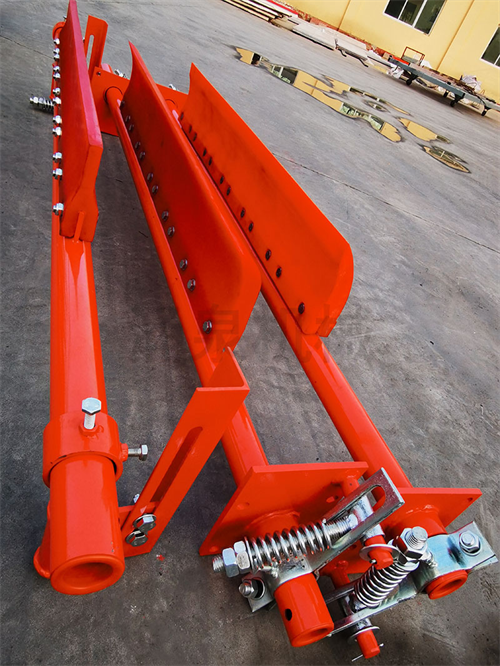

Belt Förderer Anti-Arm Counterweight Double-Lane Cleaner ist eine neue Art von Reiniger, die die Eigenschaften einer stabilen Leistung, eines guten Reinigungseffekts sowie einer einfachen Demontage und Montage aufweist.
Der Förderreiniger umfasst feste Riemenscheibenblock, Drahtseil, Stangenstange, Gummistabschaberbaugruppe, Gegengewicht, geteiltes Gleitlager, Metallschaberbaugruppe und andere Komponenten. Die folgende Einführung in jede Komponente und ihre Funktion ist eine kurze Einführung.
1. Förderband
Der Förderband ist ein wichtiger Bestandteil des Förderers, die Kosten des Förderbandes im Förderer machen 30% ~ 50% der Kosten der gesamten Ausrüstung aus, und einige spezifische Arbeitsbedingungen erfordern, dass der Förderband die Eigenschaften des Verschleißwiderstandes, des Wärmewiderstands, der Flammschutzmittel, des Ölwiderstandes und des Ozonwiderstandes aufweist. Während des Betriebs des Förderers ist die Last am Förderband extrem komplex und unterliegt der Biegespannung durch die Roller und Rolle zusätzlich zur Längszugspannung. Die meisten Gürtelschäden manifestiert sich als Verschleiß auf der Arbeitsfläche und Kanten, Zusammenbruch, Zerreißen und Schälen, die durch den Einfluss großer, scharfer Materialien verursacht werden. Bei der Konstruktion des Reinigungsmittels müssen das entsprechende Reinigungsblockmaterial ausgewählt werden, um eine Beschädigung des Förderbandes so weit wie möglich zu vermeiden. Förderbänder werden nicht ausführlich als ihre Teile beschrieben.
2. Rollen Sie einfach
Die Rollgruppe ist ein wichtiger Bestandteil des Gürtelförderers, und nach der im Förderer gespielten Rolle kann die Roller in zwei Kategorien unterteilt werden: die Übertragungswalze und die Umkehrrolle. Die Funktion der Antriebstrommel besteht darin, das vom Laufwerk bereitgestellte Drehmoment auf den Förderband zu übertragen.
Die Umkehrung der Rollenvereinbarung umfasst die Richtung des Förderbandes am Ende des Förderers, die Anleitung, den Wickelwinkel der Getriebescheibe zu erhöhen, und die Anleitung des Spannungsgeräts. Bei der Konstruktion des Reinigers ist es für die Kopfantriebsrolle des Hochleistungsgürtelsförderers und die Größe der Rolle bestimmt die Breite des Förderbandes und die Breite des Reinigers, die eine gewisse Leitrolle bei der Gestaltung des Reinigers spielt. Die Trommel wird auch nicht ausführlich als sauberer Teil beschrieben.
3. Ein fester Riemenscheibenblock
Die Gruppe mit fester Riemenscheibe besteht aus drei Riemenscheiben, die erste spielt die Rolle der Umkehrung, und die zweite und dritte Riemenscheiben spielen die Rolle der Einstellung der Entfernung, damit das Gegengewicht in eine angemessene Position platziert werden kann.
4. Drahtseil
Das Drahtseil ist ein wichtiges Element, das das Gegengewicht und die Verbindungsstange verbindet.
5. Eine Verbindungsstange
Die Verbindungsstange ist ein wichtiges Element, das das Drahtseil, den Gummi -Schaber und den Metallschaber verbindet, der eine Rolle bei der Verbindung der oberen und unteren Teile spielt.
6. Gummistabschaberbaugruppe
Die Gummistabschaberbaugruppe besteht aus vier Gummischabern derselben Spezifikation, einer Gummi -Schaberwelle, einem Schabersitz, einem Befestigungsschrauben des Schabersitzes und der Schaberwelle, einem Befestigungsschrauben des Gummi -Schabers und des Schabersitzes, einer Gummischschaberrippe und einer Kautschaberkopfmutter. Die Gummi -Schaberbaugruppe ist eine kritische Komponente des Gesamtreinigers.
7. Gegengewicht
Die drückende Kraft des Gummi -Schabers wird durch zwei Gegengewichte ausgesagt, die jeweils aus vier Stücken Gusseisen mit einem einzigen Gewicht von zehn kg und zwei Stücken Gusseisen mit einem einzigen Gewicht von fünf kg bestehen.
8. Split -Gleitlager
Das geteilte Gleitlager ist leichter zu installieren als das Rolllager, was den Bequemlichkeit des Montageprozesses des Reinigers einbringt und eine große Kraft trägt, und sein Arbeitsteil bewegt sich nicht oft in einem großen Winkel, und es ist bequemer, das Schmiermittel zu füllen.
9. Eine Metallschaberbaugruppe
Die Metall-Schaberbaugruppe besteht aus einem Stück Wear-resistenten Stahl aus M13, einem Metallschaberhalter, einer Metallschaberwelle, einem Kompressionsstab, einer Kompressionsfeder, einer Kompressionsfederwelle, einer Befestigungsschraube für den Schabersitz und der Schaberwelle und einer eingestellten Schraube für die Kompressionsstange und die Metall-Scraper-Welle.
