Xin AnengLieferungenTragende UmlenkrolleLösungen zur Unterstützung der belasteten Seite von Förderbändern bei gleichzeitiger Reduzierung des Banddurchhangs, des Laufwiderstands und unnötigen Verschleißes. Mit einem Design, das auf stabile Rotation, zuverlässige Abdichtung und kontrollierten Rundlauf ausgerichtet ist, eignen sich diese Rollen für anspruchsvolle Schüttguthandhabungsanwendungen und sind für eine Betriebsdauer von bis zu 30.000 Stunden unter normalen Arbeitsbedingungen ausgelegt.
Eine Tragrolle ist eine der wesentlichen Komponenten einer Bandförderanlage, da sie sowohl das Förderband als auch das zu transportierende Material kontinuierlich stützt. Richtig ausgewählte Tragrollen tragen dazu bei, die Bandform beizubehalten, die Last zu verteilen, die Reibung zu reduzieren und eine stabile Förderung zu fördern. In diesem Leitfaden werden die Funktionsweise von Tragrollen, ihre Hauptkomponenten, Leistungsfaktoren, verfügbaren Konfigurationen, Auswahlüberlegungen und Wartungspraktiken erläutert. Außerdem wird untersucht, warum bei der Auswahl eines Rollenlieferanten Rollenpräzision, Lager, Dichtung, Materialqualität und Förderbedingungen berücksichtigt werden sollten.
Inhaltsverzeichnis
- Was ist eine tragende Umlenkrolle?
- Wie funktioniert eine tragende Umlenkrolle?
- Was sind die Schlüsselkomponenten?
- Welche Vorteile bietet es?
- Welche Arten von Tragrollen gibt es?
- Wie sollten Sie den richtigen Roller auswählen?
- Welche technischen Faktoren beeinflussen die Leistung?
- Wie kann die Lebensdauer von Förderrollen verlängert werden?
- Häufig gestellte Fragen
- Abschluss

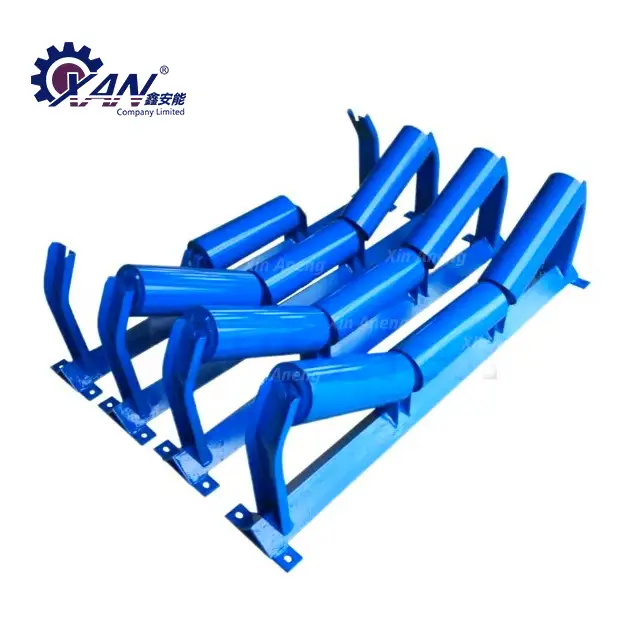

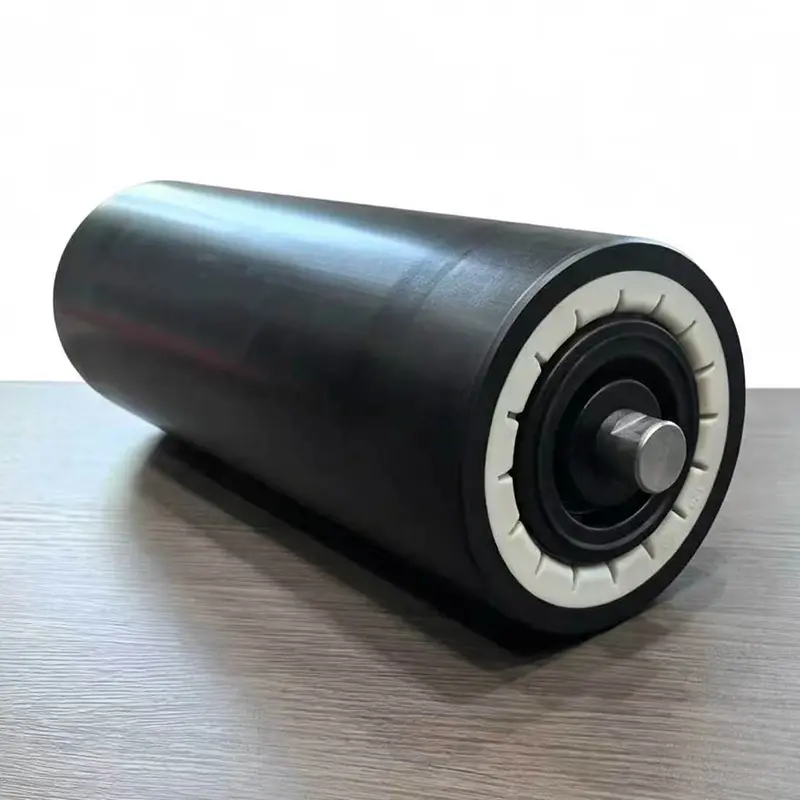

Was ist eine tragende Umlenkrolle?
Eine Tragrolle ist eine rotierende Förderkomponente, die unter der Tragseite eines Förderbandes installiert ist. Seine Hauptaufgabe besteht darin, das Band und das darauf abgelegte Schüttgut während der Bewegung des Bandes entlang der Förderstrecke zu stützen.
Im Gegensatz zu einer Förderbandantriebsscheibe, die die Antriebskraft liefert, sorgt eine Umlenkrolle hauptsächlich für mechanische Unterstützung und kontrollierten Rollkontakt. Normalerweise sind mehrere Rollen als Umlenkrollensatz angeordnet, sodass das Band während des Materialtransports ein geeignetes Profil beibehält.
Je nach Fördererkonstruktion können Tragrollen als Standard-Trogrollen, flache Anordnung, stoßorientierte Ausführung, selbstausrichtende Konfiguration oder V-förmige Lösung konfiguriert werden. Die richtige Konfiguration hängt von der Bandbreite, den Materialeigenschaften, der Fördergeschwindigkeit, den Beladungsbedingungen und den Installationsanforderungen ab.
Für Hersteller und Systemintegratoren ist die Auswahl der passenden Tragrolle daher nicht nur eine reine Komponentenkaufentscheidung. Es wirkt sich direkt auf die Stabilität des Förderers, die Bandführung, den Energieverbrauch, die Wartungshäufigkeit und die Betriebsdauer aus.
Wie funktioniert eine tragende Umlenkrolle?
Während des Betriebs bewegt sich das Förderband über eine Reihe rotierender Rollen. Wenn das Schüttgut auf das Band geladen wird, wird sein Gewicht über das Band auf den Rollensatz und dann auf den Förderrahmen übertragen.
Eine gut durchdachte Trageanordnung erfüllt mehrere Funktionen gleichzeitig:
- Trägt das Gewicht des leeren Förderbandes.
- Unterstützt die transportierte Materiallast.
- Hilft, das beabsichtigte Riemenprofil beizubehalten.
- Reduziert den Durchhang des Riemens zwischen den Stützpunkten.
- Begrenzt den Rollwiderstand beim Fördern.
- Trägt zu einem reibungslosen Materialtransport bei.
- Reduziert unnötige Belastung des Förderbandes.
Bei einem typischen Muldenförderer sind mehrere Rollen in einem Winkel angeordnet, um eine Mulde zu bilden. Diese Konfiguration erhöht die Fähigkeit des Bandes, Schüttgüter zurückzuhalten und kann die Förderkapazität verbessern, ohne dass eine übermäßige Bandbreite erforderlich ist.
Was sind die Schlüsselkomponenten?
Die Zuverlässigkeit einer Förderbandrolle hängt nicht nur vom Rollenmantel, sondern vom Zusammenspiel mehrerer Komponenten ab. Eine typische Tragrollenbaugruppe kann eine Welle, Lager, Dichtungen, Endkappen, Lagersitze, Rollenrohr und geeignete Schmierung umfassen.
| Komponente | Primäre Funktion | Warum es wichtig ist |
|---|---|---|
| Rollenrohr | Bietet die rotierende Auflagefläche für den Riemen | Beeinflusst Laufruhe, Haltbarkeit und Riemenkontakt |
| Welle | Bietet strukturelle Unterstützung für die rotierende Baugruppe | Muss den Betriebslasten ohne übermäßige Verformung standhalten |
| Lager | Ermöglicht die Drehung der Walze mit kontrolliertem Widerstand | Beeinflusst direkt die Rotationsqualität und die Lebensdauer |
| Siegel | Hilft zu verhindern, dass Verunreinigungen in den Lagerbereich gelangen | Wichtig für staubige, nasse und anspruchsvolle Umgebungen |
| Endkappe | Unterstützt und schützt interne Komponenten | Trägt zur Integrität der Baugruppe und zur Dichtungsleistung bei |
| Schmierung | Reduziert innere Reibung und Verschleiß | Unterstützt einen reibungsloseren Betrieb und eine bessere Lagerhaltbarkeit |
Aus diesem Grund sollte die Qualitätskontrolle Rohstoffe, Lager, Dichtungen, Produktionsgenauigkeit, Montageprozesse und Endkontrolle umfassen und sich nicht nur auf das äußere Erscheinungsbild der Walze konzentrieren.
Welche Vorteile bietet es?
1. Bessere Riemenunterstützung
Die kontinuierliche Unterstützung reduziert übermäßiges Durchhängen des Bandes und trägt zur Aufrechterhaltung einer stabilen Förderoberfläche bei. Dies ist besonders wichtig, wenn der Förderer schwere oder kontinuierlich belastete Schüttgüter befördert.
2. Reduzierter Riemenverschleiß
Die gleichmäßige Verteilung der Materiallast trägt dazu bei, die lokale Belastung des Bandes zu reduzieren. Durch die richtige Rollendrehung kann auch unnötige Reibung zwischen Band und Trägersystem minimiert werden.
3. Reibungsloserer Materialtransport
Durch die stabile Rotation der Umlenkrolle bewegt sich das Band gleichmäßig entlang der Förderstrecke. Dies kann zu einem reibungsloseren Materialfluss beitragen und Betriebsstörungen reduzieren.
4. Längere Lebensdauer des Förderbandes
Wenn der Riemen richtig abgestützt ist und der Rollwiderstand kontrolliert wird, kann unnötige mechanische Belastung reduziert werden. Mit der Zeit kann dies zu einer längeren Lebensdauer des Riemens und geringeren Austauschkosten führen.
5. Geringerer Wartungsaufwand
Zuverlässige Lager, wirksame Dichtungen, präzise Fertigung und geeignete Materialien können die Häufigkeit eines vorzeitigen Rollenwechsels und ungeplanter Ausfallzeiten des Förderers reduzieren.
Welche Arten von Tragrollen gibt es?
Es gibt keine einzelne Tragrollenkonfiguration, die für jeden Förderer geeignet ist. Unterschiedliche Förderanlagen-Layouts und Materialhandhabungsbedingungen erfordern unterschiedliche Unterstützungsanordnungen.
- Standard-Muldenrollen:Wird häufig auf der beladenen Seite von Förderbändern für Schüttgüter verwendet, um ein Trogprofil zu bilden.
- Flache Umlenkrollen:Geeignet für Anwendungen, bei denen ein flaches Riemenprofil erforderlich ist.
- Schlagrollen:Entwickelt für Bereiche, in denen Material auf das Band fällt und eine zusätzliche Stoßdämpfung erforderlich ist.
- Selbstausrichtende Rollen:Wird verwendet, um die Bandführung zu kontrollieren und das Wandern des Bandes zu reduzieren.
- V-förmige Umlenkrollen:Wird für bestimmte Fördererkonfigurationen verwendet, bei denen eine V-förmige Stützanordnung bevorzugt wird.
Beim Entwurf oder der Modernisierung eines Fördersystems sollte der Rollentyp zusammen mit dem Riemen, der Riemenscheibe, der Halterung, dem Ladepunkt und der gesamten Förderstruktur ausgewählt werden und nicht als isolierte Komponente behandelt werden.
Wie sollten Sie den richtigen Roller auswählen?
Die Auswahl der richtigen Walze erfordert mehr als nur den Abgleich einer Katalogteilenummer. Ingenieure und Einkaufsteams sollten die gesamte Betriebsumgebung bewerten.
- Riemenbreite ermitteln:Breitere Bänder erfordern im Allgemeinen größere und besser konfigurierte Stützsysteme.
- Bandgeschwindigkeit prüfen:Höhere Geschwindigkeiten stellen höhere Anforderungen an Rotationsstabilität, Balance, Lager und Dichtung.
- Förderleistung bewerten:Die Rollenanordnung muss sowohl das Bandgewicht als auch die maximale Materiallast tragen.
- Berücksichtigen Sie die Materialeigenschaften:Abrasive, staubige, nasse, klebrige oder korrosive Materialien erfordern möglicherweise eine spezielle Dichtungs- und Materialauswahl.
- Überprüfen Sie die Installationsbedingungen:Temperatur, Luftfeuchtigkeit, Staubeinwirkung, Installation im Freien und Reinigungsbedingungen können die Wahl der Walze beeinflussen.
- Bestätigen Sie die Dimensionskompatibilität:Wellenabmessungen, Rollendurchmesser, Rahmenkonfiguration und Montagemaße müssen zum Förderer passen.
Die veröffentlichten Leistungsdaten für Tragrollen können beispielsweise Bandbreiten von etwa 500 mm bis 2.400 mm abdecken, wobei die Förderkapazität je nach Bandbreite und Bandgeschwindigkeit variiert. Dies zeigt, warum Betriebsparameter vor der endgültigen Festlegung einer Spezifikation bestätigt werden sollten.
Welche technischen Faktoren beeinflussen die Leistung?
Präzision ist einer der wichtigsten Aspekte bei der Bewertung einer industriellen Förderrolle. Übermäßiger Rundlauf kann Vibrationen und Widerstand erhöhen, während eine schlechte Lager- oder Dichtungsleistung die Lebensdauer verkürzen kann.
| Leistungsfaktor | Möglicher Effekt | Empfohlener Fokus |
|---|---|---|
| Radialschlag | Kann Vibrationen und die Laufstabilität des Bandes beeinflussen | Sorgen Sie für eine angemessene Fertigungsgenauigkeit |
| Lagerqualität | Beeinflusst Rotationswiderstand und Haltbarkeit | Verwenden Sie für die Betriebsbedingungen geeignete Lager |
| Dichtungsleistung | Schützt interne Komponenten vor Verunreinigungen | Passen Sie die Dichtungen an Staub, Feuchtigkeit und Umwelteinflüsse an |
| Rollenoberfläche | Beeinflusst Bandkontakt und Laufwiderstand | Halten Sie die Oberfläche glatt und ordnungsgemäß bearbeitet |
| Schaftstärke | Bestimmt den Widerstand gegen axiale und betriebliche Belastungen | Wählen Sie die Abmessungen entsprechend der tatsächlichen Belastung aus |
| Schmierung | Beeinflusst Lagerreibung und Verschleiß | Verwenden Sie geeignetes Fett und einen wirksamen Innenschutz |
Den verfügbaren technischen Informationen zufolge verwenden die Walzen von Xin Aneng Speziallager, Fett auf Lithiumbasis sowie interne und externe Dichtungen. Das Produkt ist für eine Lebensdauer von bis zu 30.000 Stunden unter normalen Arbeitsbedingungen ausgelegt. Die tatsächliche Lebensdauer hängt jedoch von der Belastung, der Geschwindigkeit, der Umgebung, der Wartung, der Installation und anderen Betriebsfaktoren ab.
Wie kann die Lebensdauer von Förderrollen verlängert werden?
Selbst eine gut gefertigte Umlenkrolle erfordert eine entsprechende Installation und Wartung. Ein vorbeugendes Wartungsprogramm kann dabei helfen, Probleme zu erkennen, bevor sie sich zu Band- oder Förderbandausfällen entwickeln.
- Überprüfen Sie die Rollen regelmäßig auf ungewöhnliche Geräusche oder Vibrationen.
- Prüfen Sie, ob es Anzeichen für ein Festfressen oder einen hohen Rotationswiderstand gibt.
- Überprüfen Sie die Dichtungen auf sichtbare Schäden oder Verunreinigungen.
- Überwachen Sie die Bandführung und untersuchen Sie anhaltende Bandabweichungen.
- Entfernen Sie angesammeltes Material rund um die Rollenbaugruppe.
- Überprüfen Sie Montagerahmen und Wellen auf Lockerheit oder Verformung.
- Ersetzen Sie beschädigte Rollen umgehend, um sekundäre Riemenschäden zu vermeiden.
- Führen Sie Wartungsaufzeichnungen, um wiederkehrende Fehlermuster zu erkennen.
Routineinspektionen sind besonders wichtig im Bergbau, in der Zuschlagstoffindustrie, in Häfen, bei der Energieerzeugung, in der Zementindustrie, in der Metallurgie und in anderen Umgebungen für den Schüttguttransport, in denen Förderanlagen über längere Zeiträume unter erheblichen Belastungen betrieben werden können.
Häufig gestellte Fragen
Was ist der Hauptzweck einer Tragrolle?
Der Hauptzweck besteht darin, die belastete Seite eines Förderbandes und das zu transportierende Material zu stützen. Es trägt dazu bei, die Bandform beizubehalten, das Durchhängen zu reduzieren, den Rollwiderstand zu kontrollieren und eine stabile Materialhandhabung zu fördern.
Was ist der Unterschied zwischen einer Tragrolle und einer Rücklaufrolle?
Eine Tragrolle stützt die beladene Tragseite des Bandes, während eine Rücklaufrolle die leere Rücklaufseite stützt, während das Band zurück zum Ladebereich des Förderers läuft.
Wie unterscheidet sich eine Tragrolle von einer Schlagrolle?
Eine Standard-Tragerolle unterstützt in erster Linie das Band und das Material während des Transports. Eine Prallrolle wird im Allgemeinen an Ladezonen positioniert, an denen herabfallendes Material höhere Aufprallkräfte erzeugt und ein zusätzlicher Bandschutz erforderlich ist.
Wie lange hält eine Tragrolle?
Die Lebensdauer hängt von der Belastung, der Geschwindigkeit, dem Material, der Umgebung, der Installation, der Wartung, der Lagerqualität und der Dichtung ab. Xin Aneng gibt bis zu 30.000 Stunden unter normalen Arbeitsbedingungen an, die tatsächliche Leistung sollte jedoch entsprechend der spezifischen Anwendung bewertet werden.
Welche Informationen sollten Käufer bei der Bestellung angeben?
Käufer sollten normalerweise Bandbreite, Bandgeschwindigkeit, Förderkapazität, Materialeigenschaften, Förderanordnung, Rollendurchmesser, Wellenabmessungen, Installationsumgebung und alle anwendbaren technischen oder maßlichen Anforderungen angeben. Die Bereitstellung vollständiger Informationen hilft dem Hersteller, eine geeignete Konfiguration zu empfehlen.
Abschluss
Eine tragende Umlenkrolle mag eine relativ kleine Komponente innerhalb eines kompletten Fördersystems sein, ihr Einfluss auf die Bandunterstützung, die Stabilität des Materialtransports, den Verschleiß, die Wartung und die Gesamtbetriebseffizienz ist jedoch erheblich. Die richtige Kombination aus Rollenstruktur, Lagern, Dichtungen, Schmierung, Maßgenauigkeit und anwendungsspezifischem Design kann Förderbandbetreibern dabei helfen, eine zuverlässigere Langzeitleistung zu erzielen.
Für Projekte, die zuverlässige Förderkomponenten erfordern, bietet die Carrying Idler Roller-Lösung von Xin Aneng eine Option für anspruchsvolle Schüttgutförderanwendungen. Wenn Sie Rollen für einen neuen Förderer auswählen, vorhandene Tragrollen ersetzen oder ein maßgeschneidertes Fördersystem entwickeln,Kontaktieren Sie unsGeben Sie Ihre Bandbreite, Geschwindigkeit, Kapazität und Betriebsbedingungen an, um eine geeignete Lösung für Ihr Projekt zu besprechen.
